星際飛船上的線束：NASA歐羅巴快船的線束難題

歐羅巴，也稱木衛二，是木星的第四大衛星。它比地球的月球略小，主要由硅酸鹽巖石制成。它有一個水冰殼，可能還有一個鐵鎳核。它的大氣層非常稀薄，主要由氧氣組成。它的表面有裂縫和條紋，但隕石坑相對較少。木衛二擁有太陽系中所有固體物體中最光滑的表面。表面明顯的年輕和光滑導致了一個假設，即在表面之下存在水海洋，可以想象，這可能是外星生命的棲息地。

Europa Clipper（NASA歐羅巴快船）的任務是查明情況是否如此。位于馬里蘭州勞雷爾的約翰霍普金斯應用物理實驗室 (APL) 與位于加利福尼亞州帕薩迪納市的美國宇航局噴氣推進實驗室 (JPL) 和位于馬里蘭州格林貝爾特的戈達德太空飛行中心合作設計了歐羅巴快船的機身。

該航天器高10英尺，寬5英尺，是一個鋁制圓柱體，里面裝有電子設備、無線電、熱回路管、電纜和推進系統。Europa Clipper的太陽能電池陣列和其他可部署的設備已準備好發射，將與SUV一樣大。展開后，太陽能電池板使飛船有籃球場那么大。它是美國宇航局為執行行星任務而開發的最大的航天器。

Europa Clipper 將于2024年10月發射，配備九種儀器來研究歐羅巴的內部和海洋、地質、化學和可居住性。這些儀器將通過150公斤重的鈦和鋁防護罩免受輻射。這些儀器是：

● 一種熱發射成像系統，用于檢測地質活動區域，例如將水柱噴入太空的通風口。

● 映射成像光譜儀，一種近紅外光譜儀，用于分析表面，識別和映射有機物、鹽、酸水合物、水冰相和其他材料的分布。

● 一臺可見光譜相機，它將以50米的分辨率繪制歐羅巴大部分地區的地圖。該相機還將以高達0.5米的分辨率提供選定表面區域的圖像。

● 一種紫外光譜儀，用于檢測小羽流并測量月球外逸層的成分和動態。

● 一種雙頻探冰雷達，用于表征和探測從近地表到海洋的木衛二冰殼，揭示木衛二冰殼的隱藏結構和內部潛在的水帶。

● 一個磁力計。

● 一種用于測量木衛二周圍等離子體以表征等離子體電流產生的磁場的儀器。與磁力計一起，該儀器將測量歐羅巴的冰殼厚度、海洋深度和鹽度。

● 一種質譜儀，通過測量木衛二的大氣和任何噴射到太空中的表面物質來確定地表和地下海洋的成分。

● 表面灰塵分析儀，質譜儀，用于測量從木衛二噴出的小固體顆粒的成分。該儀器可以識別噴射物冰中有機和無機化合物的痕跡。

Europa Clipper的主體已經完成，并于今年6月交付給 JPL。在接下來的兩年里，工程師和技術人員將在測試之前完成航天器的組裝，以確保它能夠承受前往歐羅巴的旅程。

主要結構包括兩個堆疊的鋁制圓柱體，上面點綴著螺紋孔，用于固定在航天器的貨物上：射頻模塊、輻射監測器、推進電子設備、電源轉換器和接線。射頻子系統將為八根天線供電，其中包括一個10英尺寬的巨大高增益天線。

為承受木星系統的強烈輻射而建造的重型電子保險庫將與科學儀器一起與主要的航天器結構集成在一起。

航天器的主體內部有兩個罐：一個用于燃料，一個用于氧化劑，以及將其內容物輸送到24個發動機陣列的管道。

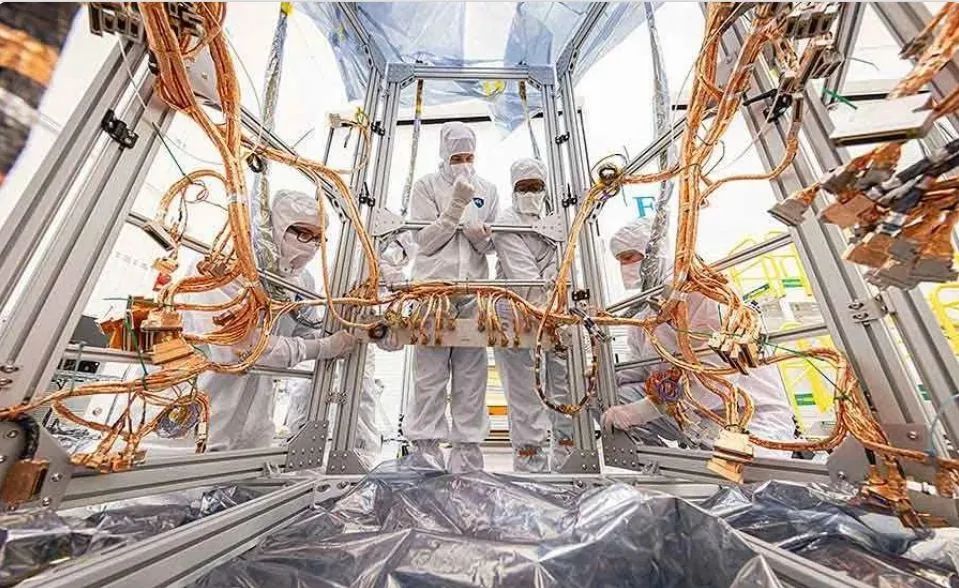

連接所有儀器、太陽能電池板、通信設備和推進系統需要大量布線。事實上，航天器的線束由大約2,600根導體組成，重150磅。APL太空探索部門的安全帶開發部門主管杰克林·佩里說，如果將其展開，它將運行近2100英尺——是足球場周長的兩倍多。

為星際飛船設計線束比為汽車甚至飛機設計線束更具挑戰性。

首先，存在輻射問題。曾擔任快船推進模塊線束首席工程師的佩里說，木衛二位于木星輻射帶的深處。隨著每個軌道，航天器將受到越來越多的輻射。從曝光角度來看，脊柱X射線產生的輻射劑量小于0.2拉德。Clipper的線束將受到2000萬拉德的輻射。

帶電粒子是另一個問題。“帶電粒子在絕緣體中積聚，線束具有85%的絕緣性，”佩里解釋說，他還幫助設計了目前正在繞太陽運行的美國宇航局帕克太陽探測器和即將到來的蜻蜓任務的線束，該任務計劃2034年在土星的衛星泰坦上降落一架旋翼飛行器。在最好的情況下，粒子將排放到地面。在最壞的情況下，它們會排放到接線中并炸毀電子設備。

“需要大量的屏蔽來防止這種情況發生。然而，抗輻射的材料在帶電環境中很糟糕，而不會產生電荷的材料只會在高劑量輻射中崩潰。我們處于困境和艱難的境地之間。”

最終，工程師選擇用銅帶包裹布線，有時甚至用鉛包裹。“這對我們的總質量沒有幫助，但你能做什么？” 佩里說。

然而，從好的方面來說，銅包裹還可以防止航天器的電源線和遙測線之間的潛在電磁干擾。

還必須計劃極端溫度。Clipper將暴露在-235℃到100 ℃的溫度范圍內。“這是一個很大的設計范圍，”她說。“很多材料沒有針對這些極端情況進行評級，因此我們進行了很多低溫測試。”

像所有航天器一樣，快船在發射過程中需要承受相當大的振動。“值得慶幸的是，許多材料已經從以前的任務中獲得了資格，”佩里說。“但是，如果我們沒有這些數據，我們就必須進行大量測試，以確保它能夠在發射后存活下來。”

雖然完成的航天器將在發射前進行聲學和振動測試，但APL工程師選擇僅在安全帶上進行自己的振動測試。

同樣，沖擊是工程師需要考慮的另一個因素。要將航天器與火箭分開需要炸藥。“在分離時，線束將在10000赫茲下承受6300克的沖擊載荷。這是一次大滿貫，”佩里指出。“我們測試了所有的連接器接口，以確保它們不會分崩離析。我們還測試了我們的綁定。”
