什么是電纜屏蔽層

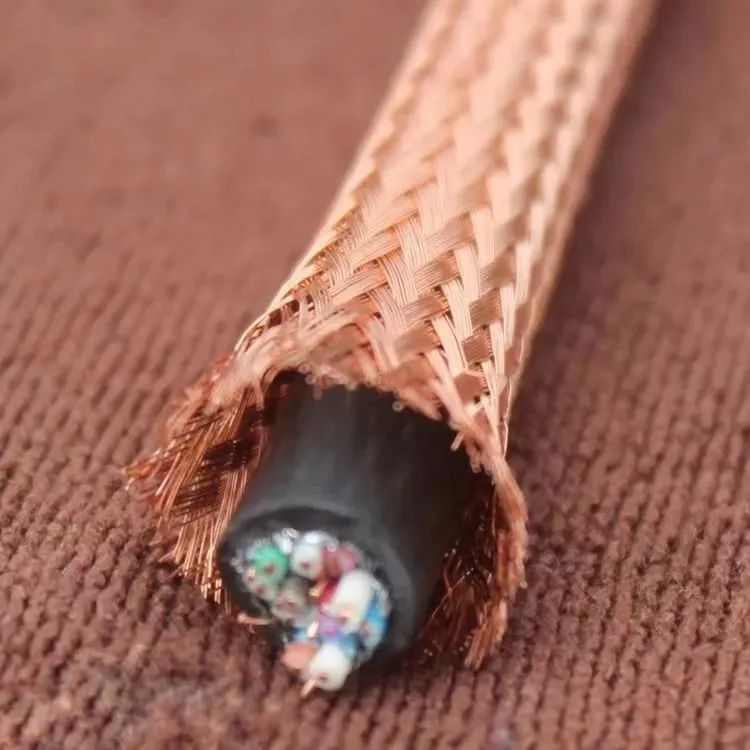

屏蔽電纜是使用金屬網狀編織層把信號線包裹起來的傳輸線，金屬網狀編織層即是屏蔽層。屏蔽是為了保證在有電磁干擾環境下系統的傳輸性能。而金屬編織網的屏蔽效能與很多因素有關，如屏蔽材料的電導率、編織密度、屏蔽結構、干擾源的頻率，在近場還與離干擾源的距離和場源性質。

屏蔽用的材料多采用鋼、銅、鋁、鍍銀銅或銅包鋼。材料的電導率越高，其屏蔽性能越好。常用材料中，銀的電導率最高，以后依次是銅、鋁、黃銅、鐵、鋼。但鐵和鋼的磁導率比銅、鋁大得多，其磁屏蔽效果較好。

屏蔽層的結構多采用金屬絲網、軟導管、金屬硬管或者螺旋形纏繞的高導磁率的箔帶條等形式，最常用的是金屬絲網形式的屏蔽層，其使用方便、重量輕。在一般情況下，金屬絲網的屏蔽效能隨編織密度的增加而增加，隨頻率的升高而下降。這是因為頻率高到一定程度時，其波長將接近于絲孔徑尺寸，這些孔徑產生類似縫隙天線的作用，從而使屏蔽層的屏蔽效能降低。而在低頻磁場中，屏蔽效能除了隨頻率變化外，還隨編織密度和材料磁導率的增加而變大。

縫隙天線：

在導體面上開縫形成的天線，也稱為開槽天線。典型的縫隙形狀是長條形的，長度約為半個波長。縫隙可用跨接在它窄邊上的傳輸線饋電，也可由波導或諧振腔饋電。這時，縫隙上激勵有射頻電磁場，并向空間輻射電磁波。

金屬絲網的實際屏蔽效能還和裸線間的接觸電阻有關，因為電磁屏蔽是靠流過屏蔽層的電流起作用的，裸線間的電阻大，則電流不易通過。所以舊屏蔽電纜，金屬絲表面氧化生銹，使接觸電阻增大，結果造成屏蔽效能急劇下降。
